Операционные микроскопы

Описание

Медицинский микроскоп с оптикой Schott. Германия. Немецкое качество в каждой линзе.

Функциональные возможности

Микроскоп обеспечивает:

• увеличение изображения;
• большое оптическое разрешение;
• хорошую глубину резкости;
• яркое направленное освещение;
• бинокулярное объемное наблюдение;
• возможность работать в удобном положении;
• при наличии видеомодуля — фотодокументирование и видеодокументирование процедуры.

Применение

Эндодонтия

В эндодонтии микроскоп используется при:

• поиске устьев корневых каналов;
• лечении сложных корневых каналов;
• обнаружении дополнительных каналов;
• удалении ранее установленных штифтов;
• извлечении сломанных эндодонтических инструментов;
• удалении инородных тел;
• прохождении облитерированных каналов;
• лечении кальцифицированных каналов;
• устранении перфораций;
• ретроградном эндодонтическом лечении;
• микрохирургии верхушки корня.

Терапевтическая стоматология

В терапевтической стоматологии микроскоп используется при:

• диагностике микротрещин;
• контроле препарирования зуба;
• работе с композитными реставрациями;
• удалении старых реставраций;
• обработке краёв реставрации;
• контроле прилегания пломбы;
• работе в труднодоступных участках.

Ортопедическая стоматология

В ортопедической стоматологии микроскоп используется при:

• препарировании зубов под коронки и виниры;
• контроле уступа;
• подготовке зуба под микропротезирование;
• проверке точности краевого прилегания;
• цементировке конструкций;
• контроле качества обработки зуба.

Конструкция

Типичный стоматологический микроскоп состоит из следующих основных частей:

• объектив;
• бинокулярная система;
• окуляры;
• система увеличения;
• система освещения;
• фокусировочный механизм;
• механизм изменения увеличения;
• штатив;
• механизмы позиционирования;
• балансировочная система.

Принцип работы

Работу микроскопа можно представить следующим образом. Светодиод создаёт яркий световой поток. Свет, отражённый от зуба и тканей, поступает в объектив. Оптическая система увеличения изменяет масштаб изображения. В бинокулярной системе имеется два оптических канала. Изображение направляется в левый и правый оптические каналы. Врач регулирует межзрачковое расстояние, диоптрии, увеличение и фокус. Левый и правый глаз получают изображения немного различающиеся, поэтому изображение объекта воспринимается как объемное.

Характеристики

Перечислим важные характеристики стоматологического микроскопа:

• диапазон увеличения: ступенчатая или плавная регулировка увеличения;
• оптика: ахроматическая или апохроматическая коррекция, четкость изображения по краям поля, контраст, цветопередача;
• рабочее расстояние: обычно 200, 250 или 300 мм;
• глубина резкости: важна при работе в глубоких каналах;
• изображение должно оставаться в фокусе при изменении увеличения;
• освещение: коаксиальное расположение светового пучка, равномерность, регулировка яркости, цветовая температура;
• бинокулярная система: регулировка межзрачкового расстояния, диоптрий, угла наклона и положения тубусов;
• фильтры: оранжевый для работы с фотополимерами, зеленый для хирургических работ.

Преимущества

Рассмотрим основные преимущества стоматологического микроскопа:

• увеличение разрешения и улучшение видимости мелких анатомических структур;
• яркое и равномерное рабочее поле;
• снижение количества теней благодаря коаксиальному освещению;
• точное и щадящее препарирование;
• облегчение поиска дополнительных каналов и микротрещин;
• улучшение контроля качества реставраций и обтурации;
• возможность работы с микроинструментами;
• фотодокументация и видеодокументация;
• возможность демонстрации изображения пациенту.

Модельный ряд

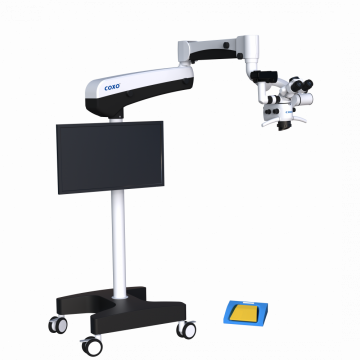

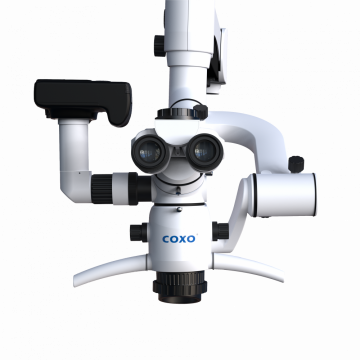

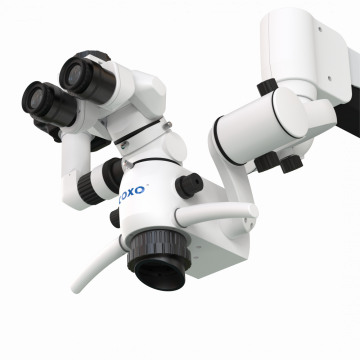

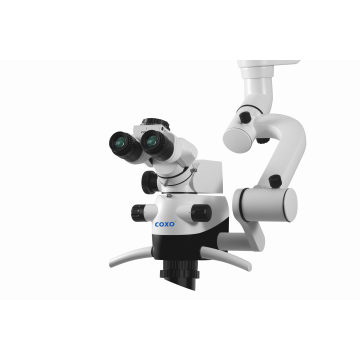

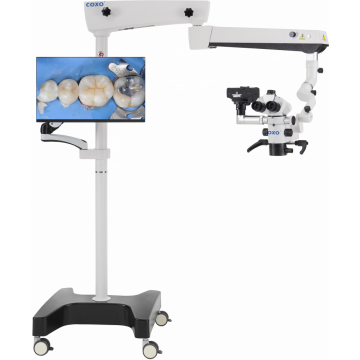

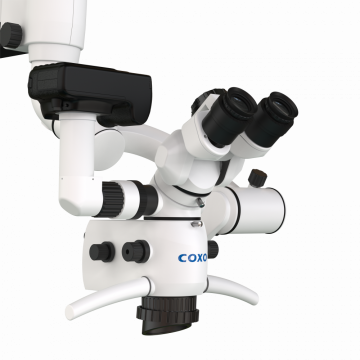

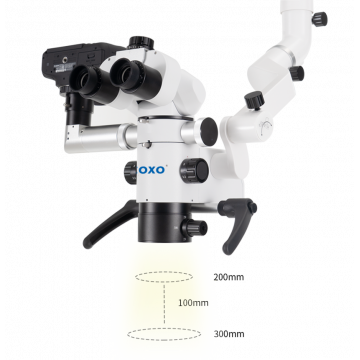

Компания COXO выпускает различные стоматологические микроскопы: C-Clear-1, C-Clear-2, C-Clear-2 Top Edition.
