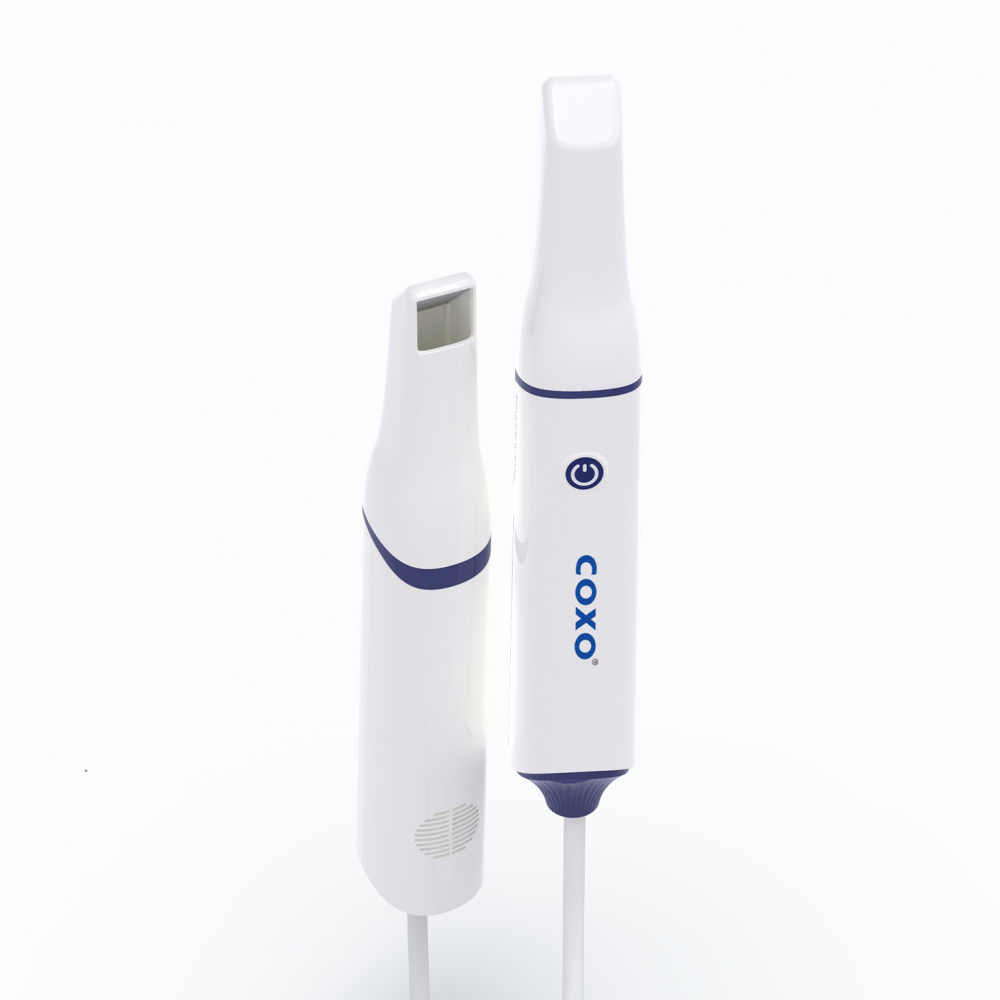

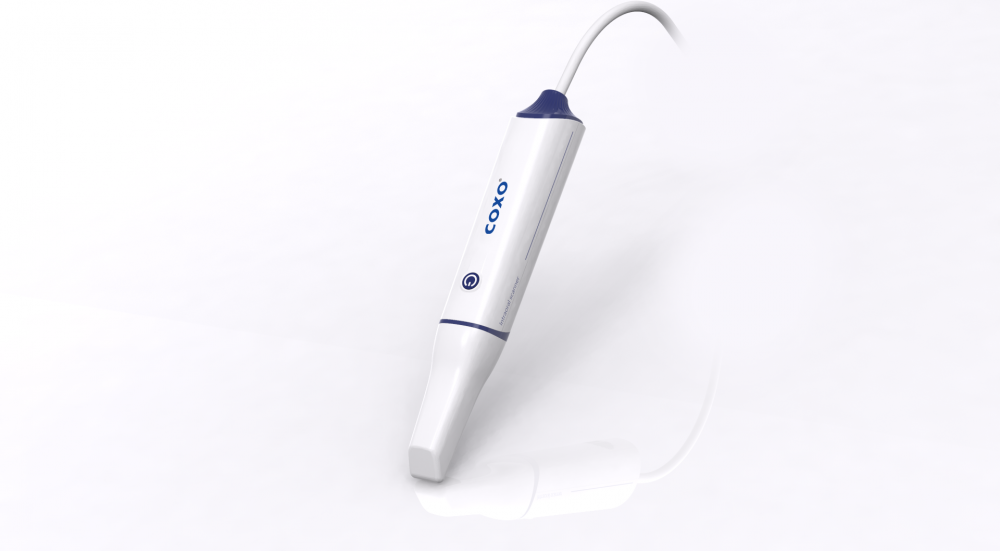

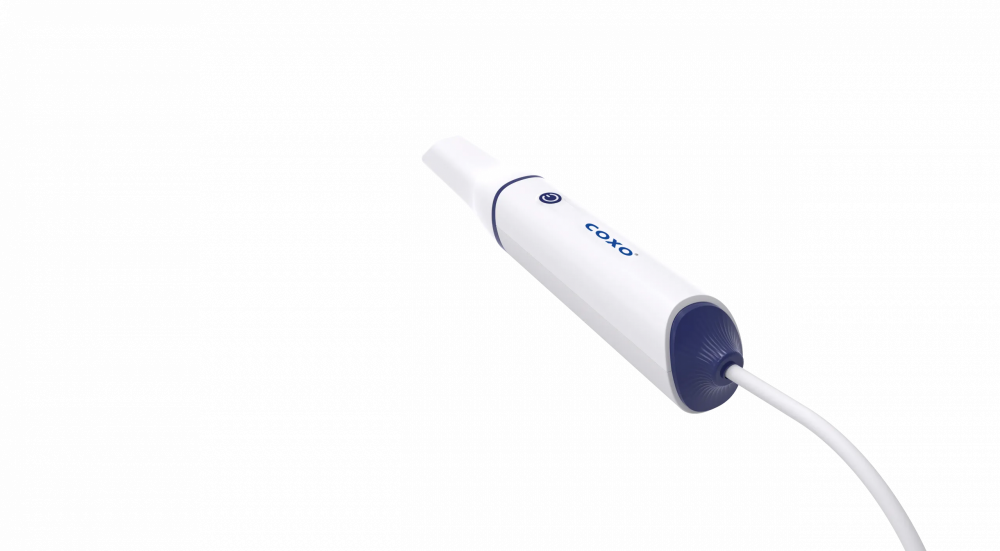

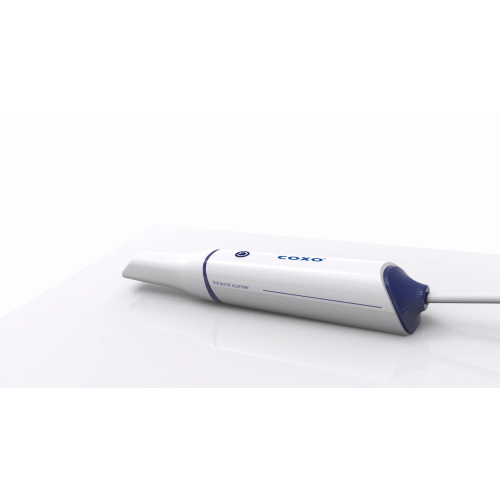

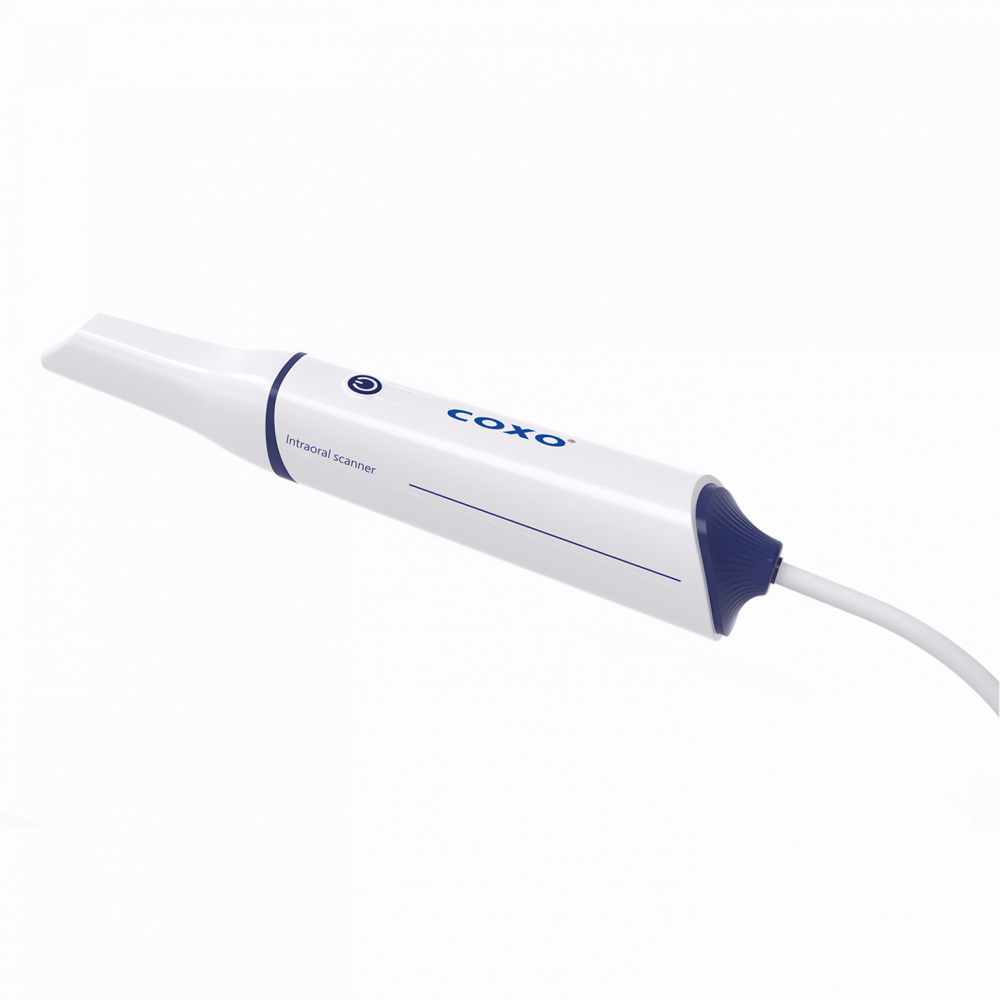

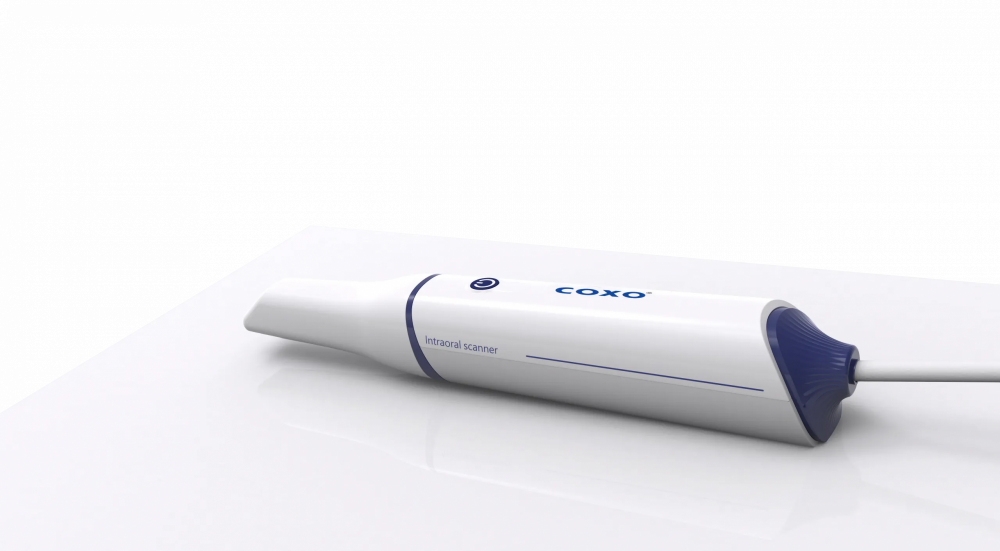

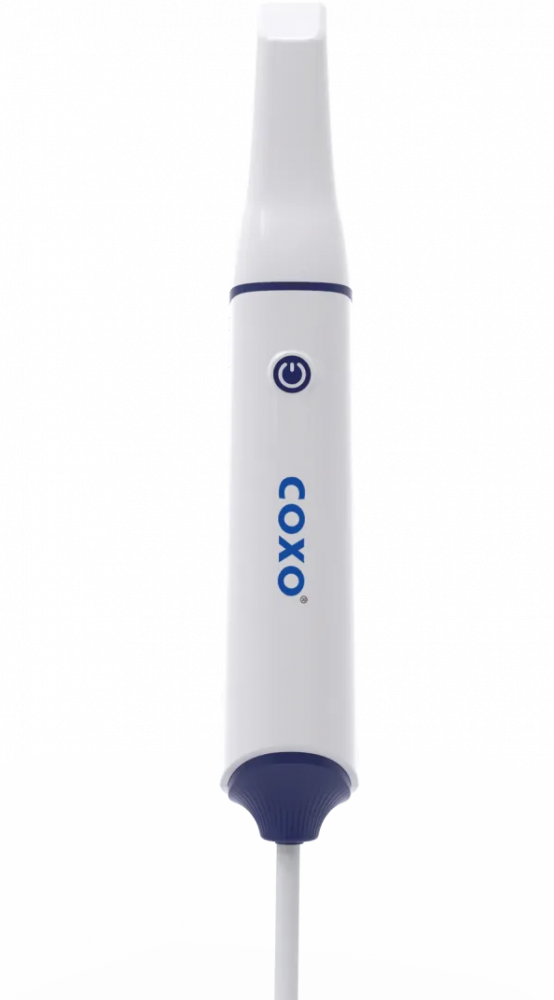

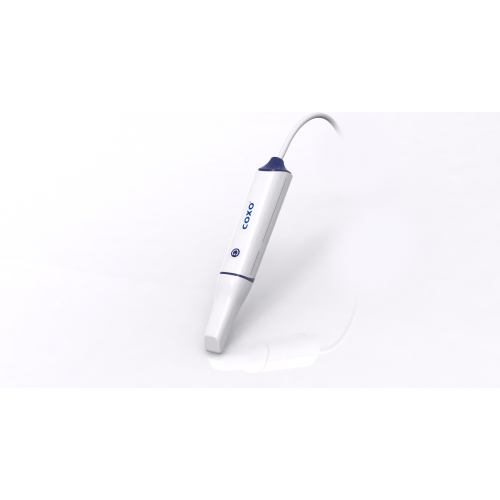

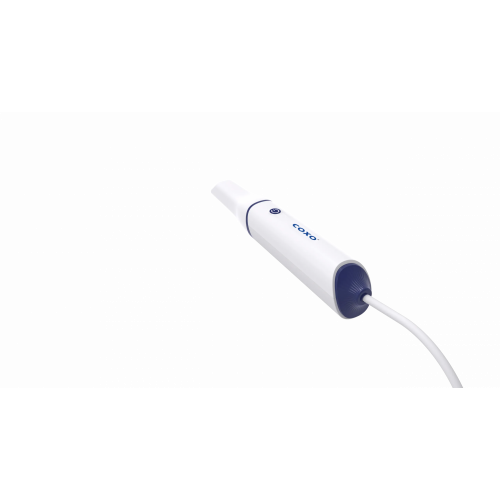

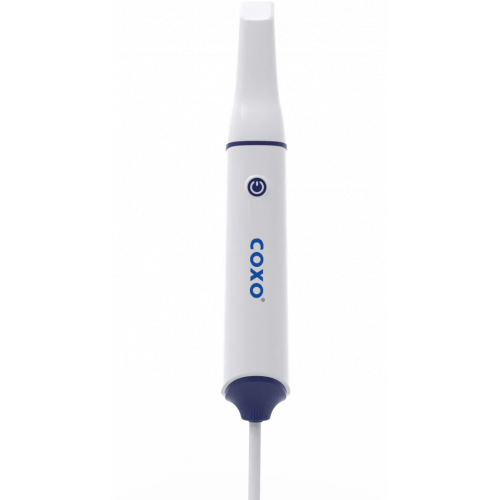

Интраоральный 3D сканер COXO DL-300P

Видео-обзор

Распаковка и установка

Параметр		Значение*
Электрические характеристики		100-240 В, 50~60 Гц, 1,0 А
Режим работы		Непрерывный
Время подготовки к работе, не более		5 с
Уровень шума		≤50 дБА ± 10%
Сканер интраоральный
Точность сканирования	Один зуб	≤ 20 мкм
	Зубной мост	≤ 45 мкм
	Полная челюсть	≤ 60 мкм
Рекомендуемое рабочее расстояние		5 мм - 15 мм
Питание		12 В, 3 А
USB-конвертер
Входной разъем		RJ45
Выходной разъем		USB 3.0 Gigabit Etherner
Адаптер питания
Входные параметры		100-240 В, 50/60 Гц, 1,0 А
Выходные параметры		12 В,3.0 А ,36 Вт

* допустимое отклонение ± 10%

Описание

Интраоральный сканер DL-300P предназначен для получения цифровых оптических оттисков зубов и полости рта. Полученные данные используются для формирования цифровой 3D-модели, которая затем может применяться в CAD/CAM-процессах.

Программа формирует:

• цифровую модель верхней челюсти;
• цифровую модель нижней челюсти;
• цифровую модель окклюзии;
• объединенную модель зубных рядов;
• дополнительные данные для анализа и последующего CAD/CAM-проектирования.

В программе можно просматривать модель в различных направлениях, вращать ее, перемещать и изменять масштаб. Данные могут экспортироваться в открытых форматах STL и PLY.

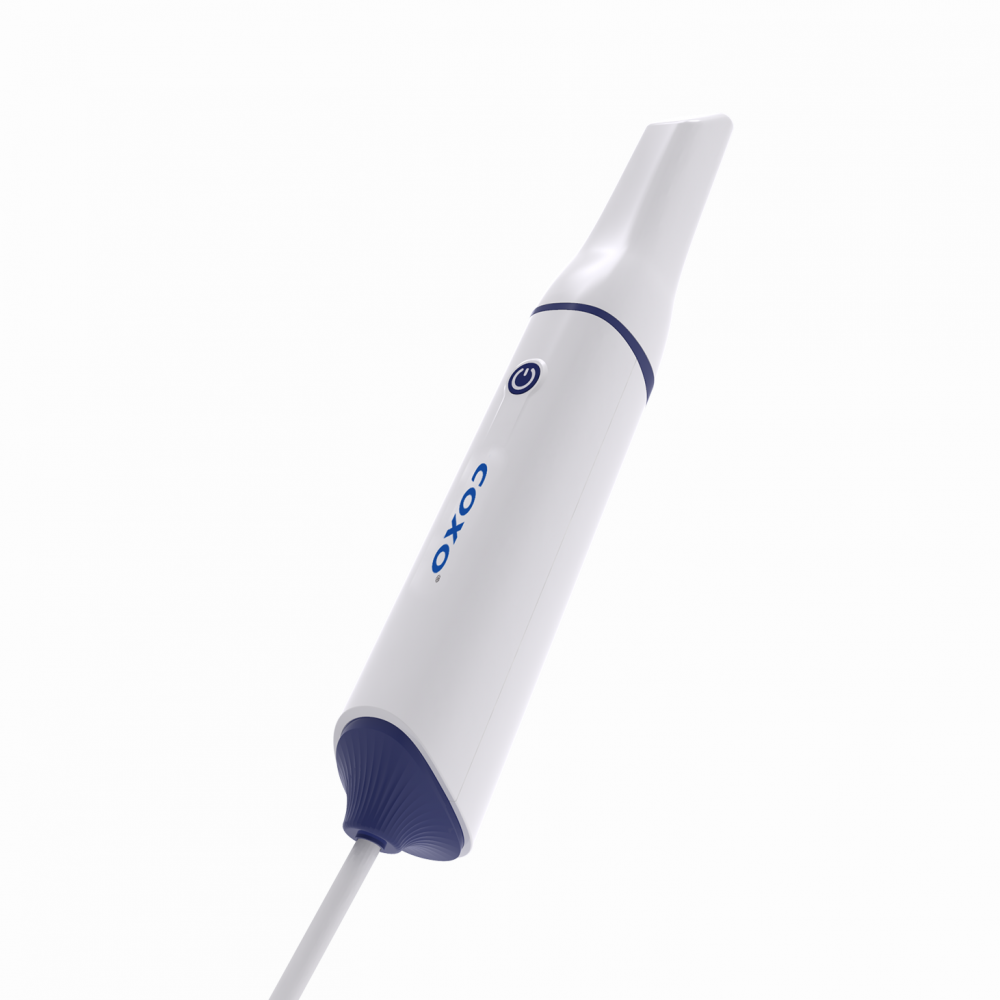

Основными частями интраорального сканера являются ручной сканирующий блок, сканирующая насадка, подставка, USB-конвертер, адаптер питания.

В сканирующем блоке расположены:

• источник света — светодиод;
• оптическая система формирования изображения;
• оптическая система приема отраженного изображения;
• CMOS-матрица;
• электронные компоненты обработки сигнала;
• кнопка управления;
• светодиодные индикаторы.

На переднюю часть ручного блока устанавливается съемная насадка. В сканере используются два типа насадок:

• стандартная: размеры 90 × 33 × 33 мм, вес 17 г, окно 16 × 16 мм;
• мини: размеры 90 × 33 × 33 мм, вес 15 г, окно 13 × 13 мм.

Мини-насадка используется для детей.

Внутри насадки находится отражающее зеркало. Зеркало направляет свет от оптической системы сканера на сканируемую поверхность и направляет отраженное изображение обратно в оптическую систему.

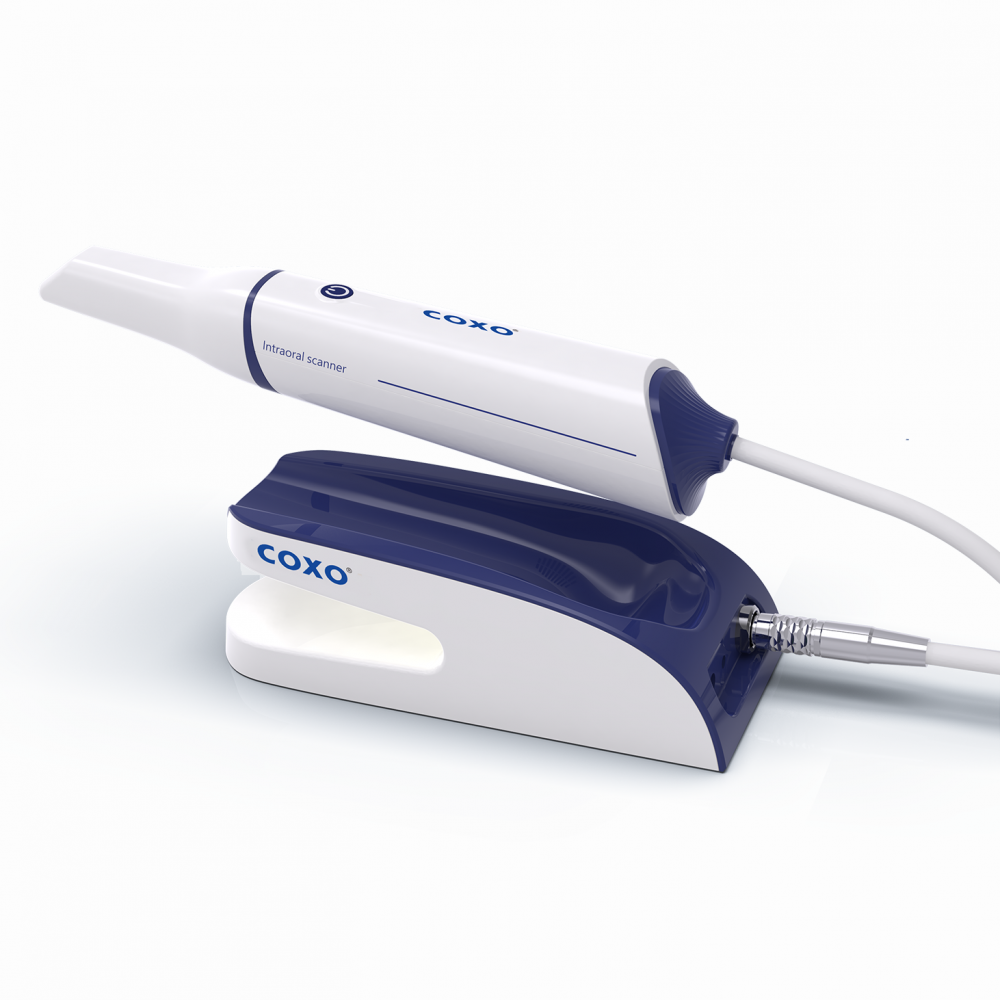

Через подставку сканер подключается к электропитанию. Через подставку и USB-конвертер сканер подключается к компьютеру.

Создание 3D-модели происходит следующим образом. Свет от источника света через оптическую систему направляется на поверхность зуба. Отраженное от зуба изображение возвращается в оптическую систему. Здесь изображение разделяется на два немного отличающихся изображения, которые принимаются CMOS-матрицей. Программное обеспечение сравнивает эти изображения и рассчитывает пространственные координаты соответствующих точек. Получается набор 3D-точек поверхности. Далее программа выполняет сшивание отдельных участков и построение единой 3D-модели.

При сканировании используется программное обеспечение SCAN. В нем можно создавать:

• учетные записи стоматологов;
• информацию о клинике;
• карточки пациентов;
• лаборатории;
• клинические случаи;
• параметры лечения;
• каталоги хранения данных.

Управлять сканированием можно кнопкой на сканере или с помощью панели управления на экране программы. После сканирования врач может в программе управлять созданной моделью (перемещать, вращать, масштабировать, выбирать направление просмотра) и редактировать модель.

Перечислим основные достоинства интраорального сканера COXO DL-300P:

• получение цифровой 3D-модели;
• высокая точность сканирования: ≤20 мкм для одного зуба, ≤45 мкм для зубного моста, ≤60 мкм для полной челюсти;
• высокая скорость сканирования 30 секунд на одну дугу;
• небольшой размер (220 × 36 × 34 мм) и вес (180 г);
• две насадки: стандартная и мини;
• автоматическое отслеживание: при потере положения сканер может восстановить путь сканирования после возврата на уже отсканированную область;
• программное обеспечение позволяет анализировать окклюзию, проверять поднутрения, наносить линии границ, редактировать модель;
• поддержка форматов STL и PLY.

Интраоральный сканер DL-300P выпускается компанией COXO. Эта компания — китайский производитель стоматологического оборудования. Она выпускает:

• стоматологические наконечники;
• эндомоторы;
• имплантологические системы;
• ультразвуковые хирургические системы;
• апекслокаторы;
• системы обтурации корневых каналов;
• электрические микромоторы;
• полимеризационные лампы;
• стоматологические светильники;
• операционные микроскопы;
• интраоральные сканеры и другое стоматологическое оборудование.

Качество производимой COXO продукции подтверждается сертификатом ISO 13485, европейскими сертификатами CE, сертификатами FDA, сертификатами для производства и продажи медицинской продукции в Китае.

Подробные требования, которым соответствует интраоральный 3D сканер DL-300P смотрите на странице сайта технические параметры
