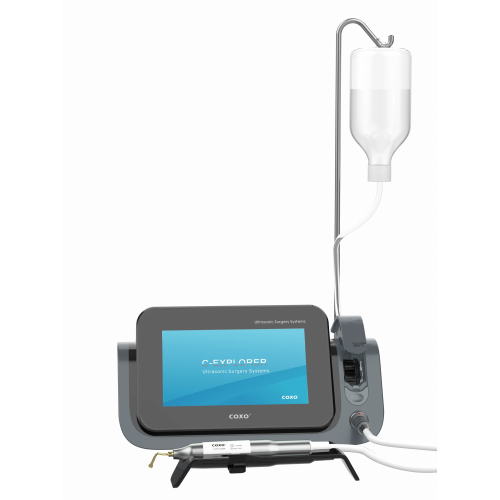

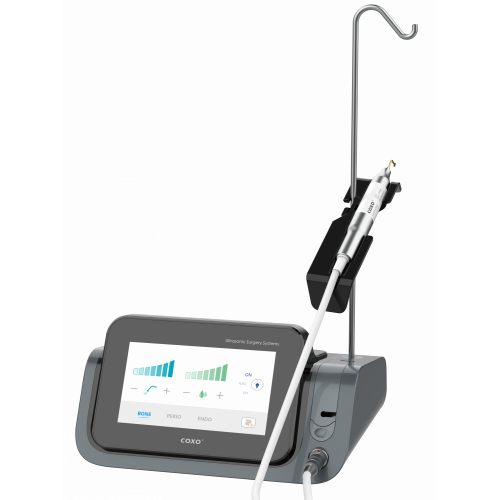

Ультразвуковой хирургический аппарат - COXO C-Explorer

Видео-обзор

Инструкция по установке и подготовке к работе

Распаковка

Технические характеристики

Параметр	Значение
Напряжение питания	100–240 В, 50/60 Гц, 150 ВА
Режим работы (прерывистый)	60 секунд работы, 10 секунд отдыха
Предохранители	3,15 АТ, 250 В
Ирригация - расход жидкости (мощность насоса)	45–100 мл/мин
Радиальная амплитуда	8–63 мкм
Поперечная амплитуда	1,5–12 мкм
Частота ультразвука	23,8–32,2 кГц
Рукоятка	130,3 × Ø33,5 мм
Габариты блока управления	28 × 23 × 14 см
Вес	3,4 кг
Насадки (базовый набор)	US1, US2, US4, US5, UL3, UC1

Описание

Аппарат C-Explorer предназначен для рассечения структур тканей полости рта при хирургическом вмешательстве в челюстно-лицевой и стоматологической хирургии. Аппарат применяется для:

• подготовки костного ложа под имплантат;
• резки кости;
• расширения альвеолярного отростка;
• костной пластики;
• поднятия дна верхнечелюстной пазухи;
• операций на пародонте;
• резекции корня при апикальной хирургии;
• хирургических эндодонтических процедур;
• малоинвазивного удаления зубов и корней;
• обработки костной ткани при имплантологических операциях.

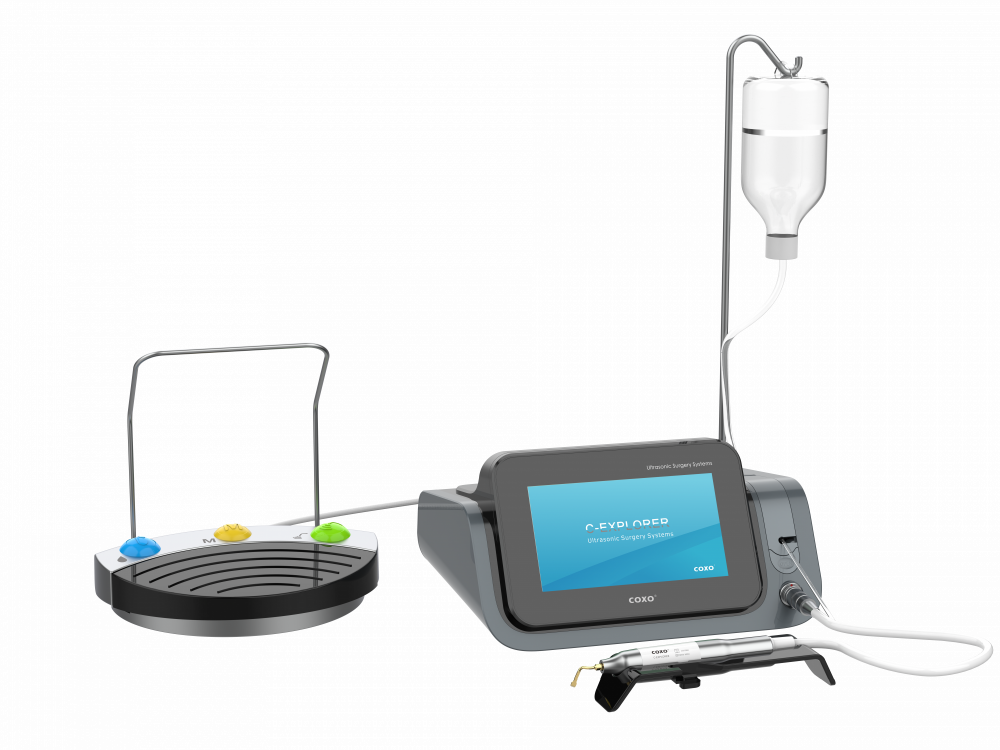

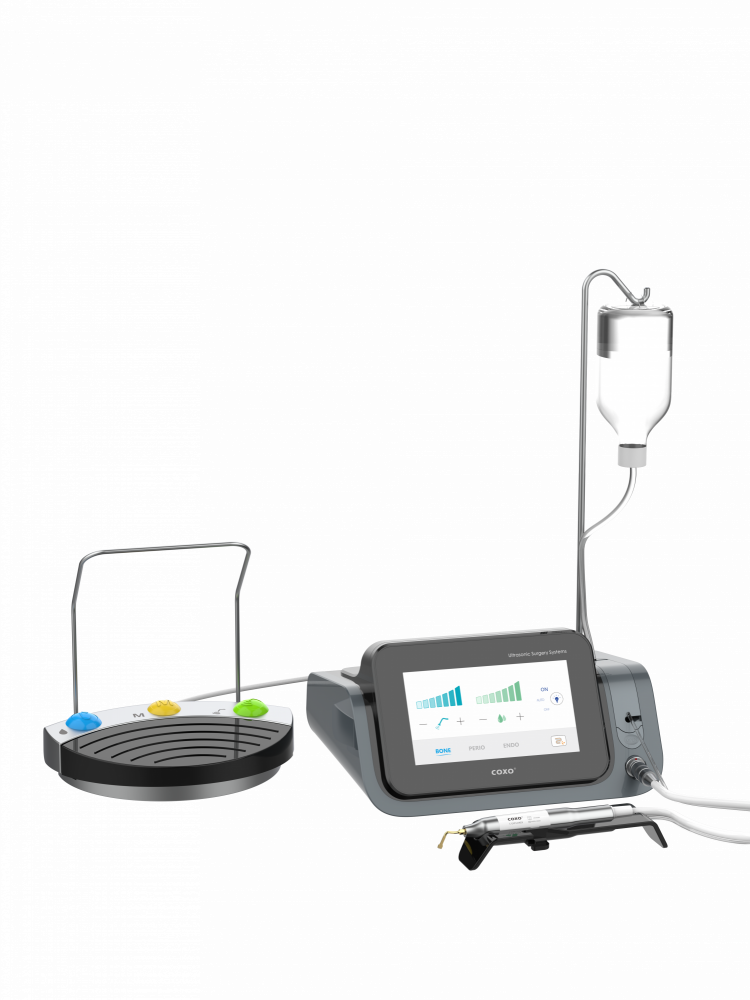

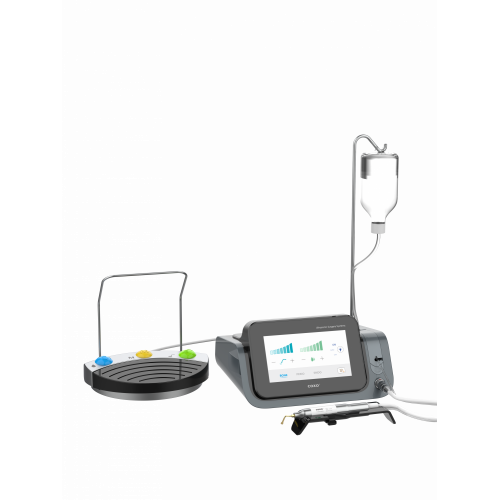

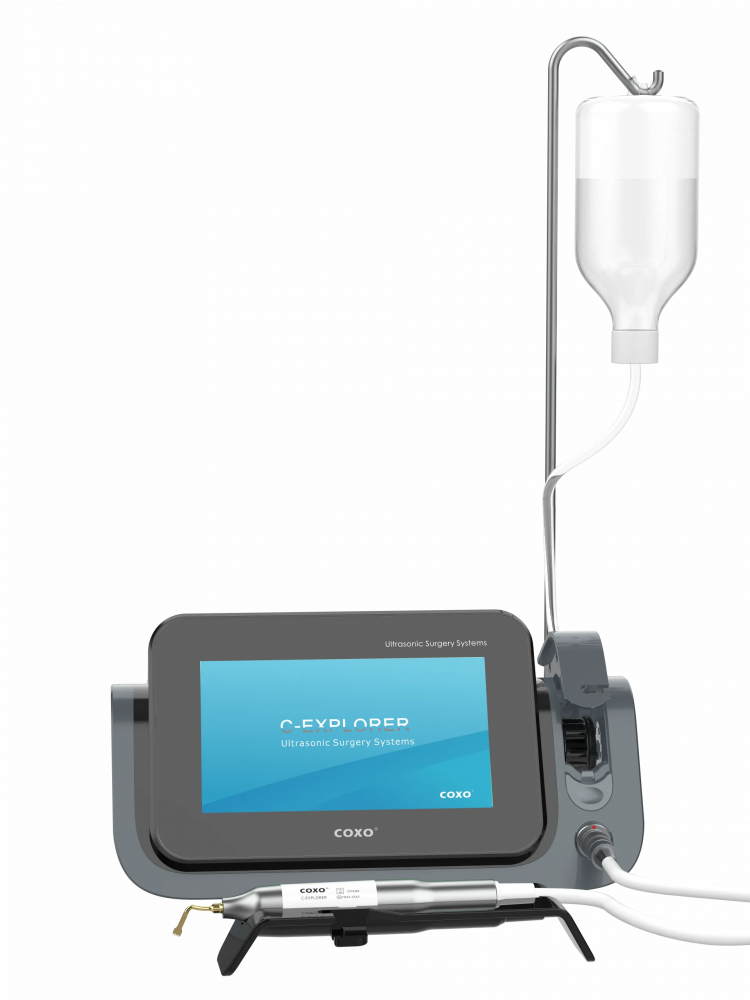

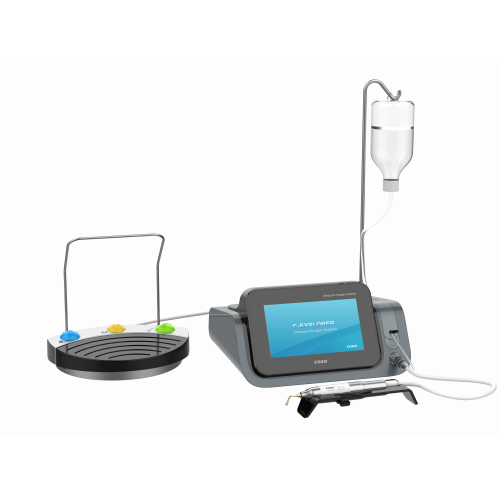

C-Explorer состоит из следующих основных частей:

• блок управления;

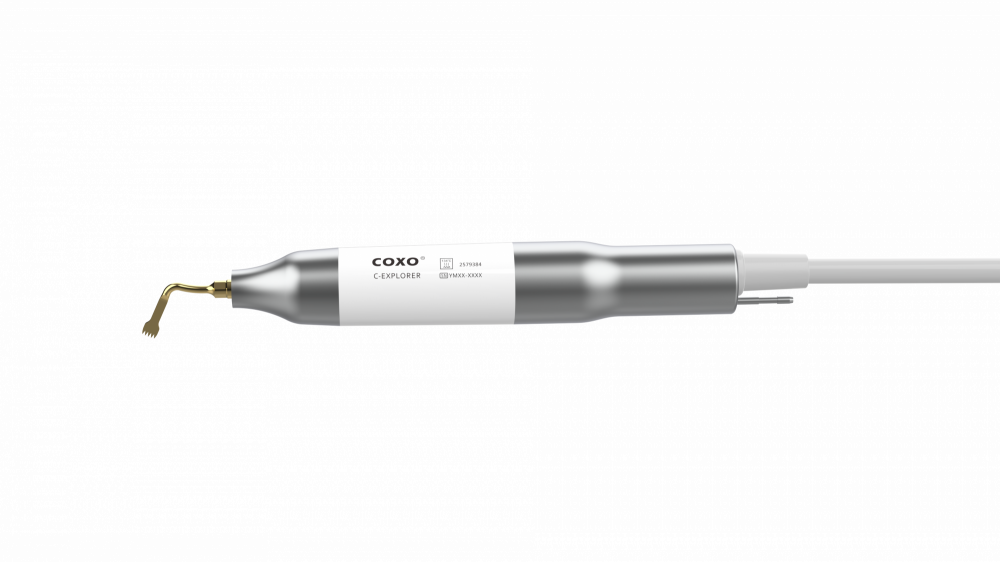

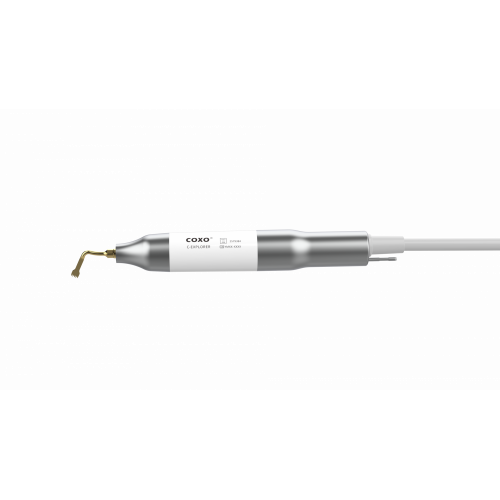

• ультразвуковой наконечник;
• ультразвуковые насадки;
• педаль ножного управления;
• система ирригации.

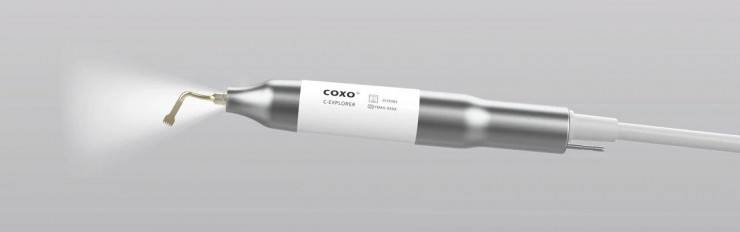

Электронный генератор в блоке управления создает электрические колебания ультразвуковой частоты. Пьезоэлектрический преобразователь в наконечнике преобразует электрические колебания в ультразвуковые механические колебания, которые передаются на насадку. Насадка совершает колебания ультразвуковой частоты и за счет этого режет костную ткань. Частота колебаний насадки 24–36 кГц. Радиальная амплитуда колебаний меньше 200 мкм. Поперечная амплитуда колебаний меньше 30 мкм. Наконечник снабжен светодиодной подсветкой.

Аппарат C-Explorer имеет четыре режима работы:

• BONE — резка кости;
• PERIO — пародонтологический режим;
• ENDO — эндодонтический режим;
• CLEAN — автоматическая очистка: предназначена для удаления остатков раствора из системы, чтобы предотвратить кристаллизацию солевого раствора и закупорку трубки.

В режиме BONE имеется семь уровней мощности, которые выбираются в зависимости от плотности костной ткани:

• 1 — низкая плотность;
• 2–3 — средняя плотность;
• 4–5 — высокая плотность;
• 6–7 — очень высокая плотность.

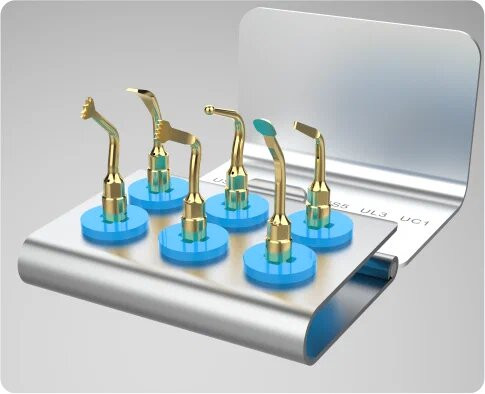

В аппарате используются шесть типов насадок: US1, US2, US4, US5, UC1, UL3. US1 и US2 предназначены для остеотомии, подготовки места установки имплантата, расширения альвеолярного отростка, трансплантации костной ткани. US4 и US5 предназначены для остеопластики, сбора костных фрагментов. UC1 предназначена для малоинвазивного удаления, отделения периодонтальной мембраны, апикэктомии. UL3 предназначена для работы в области верхнечелюстной пазухи.

Для охлаждения рабочей области в аппарате имеется насос, который подает охлаждающую жидкость из отдельной емкости через одноразовую ирригационную трубку к наконечнику. Диапазон скорости подачи воды от 0 до 100 мл/мин.

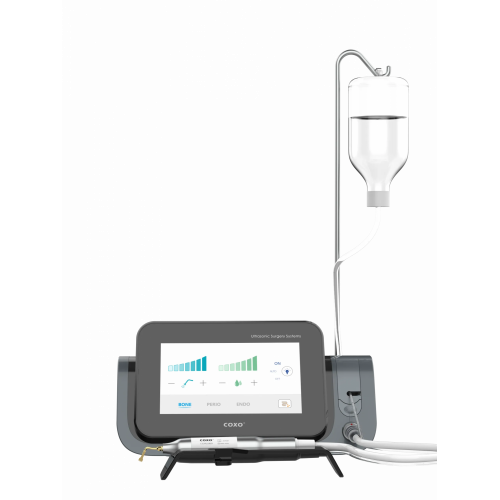

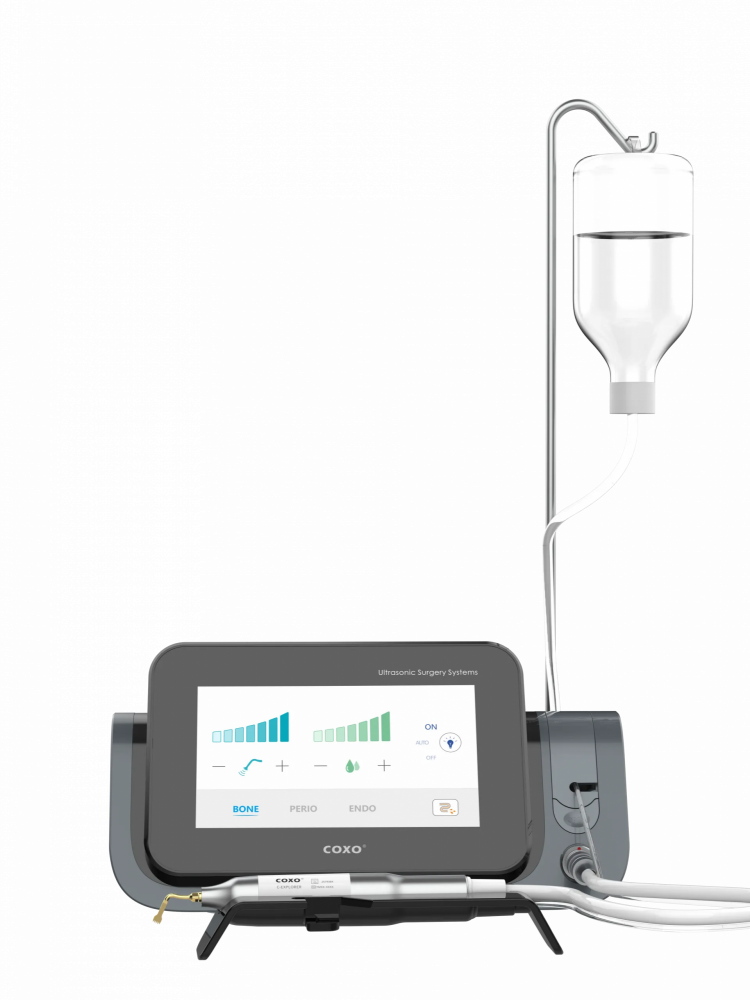

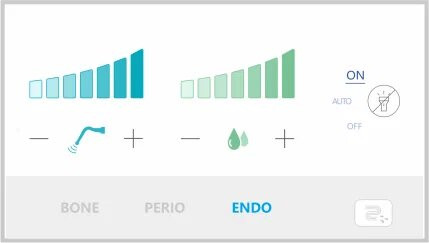

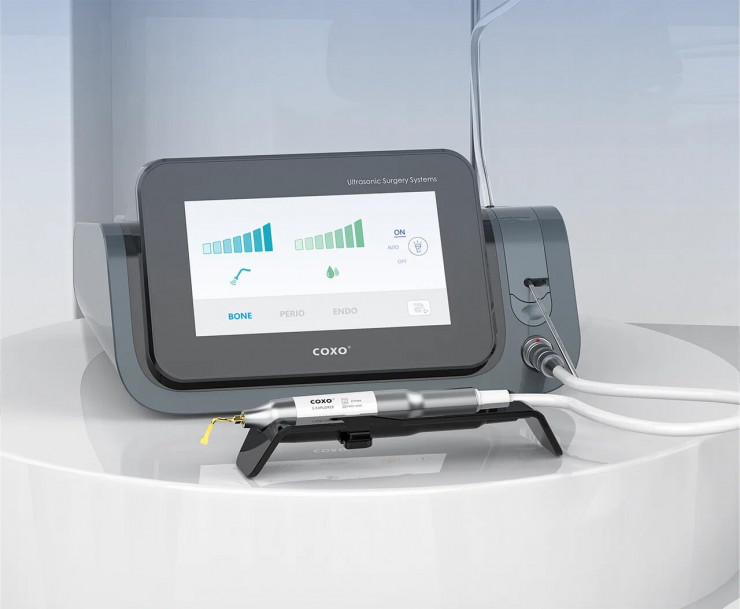

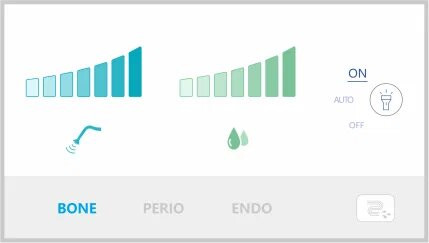

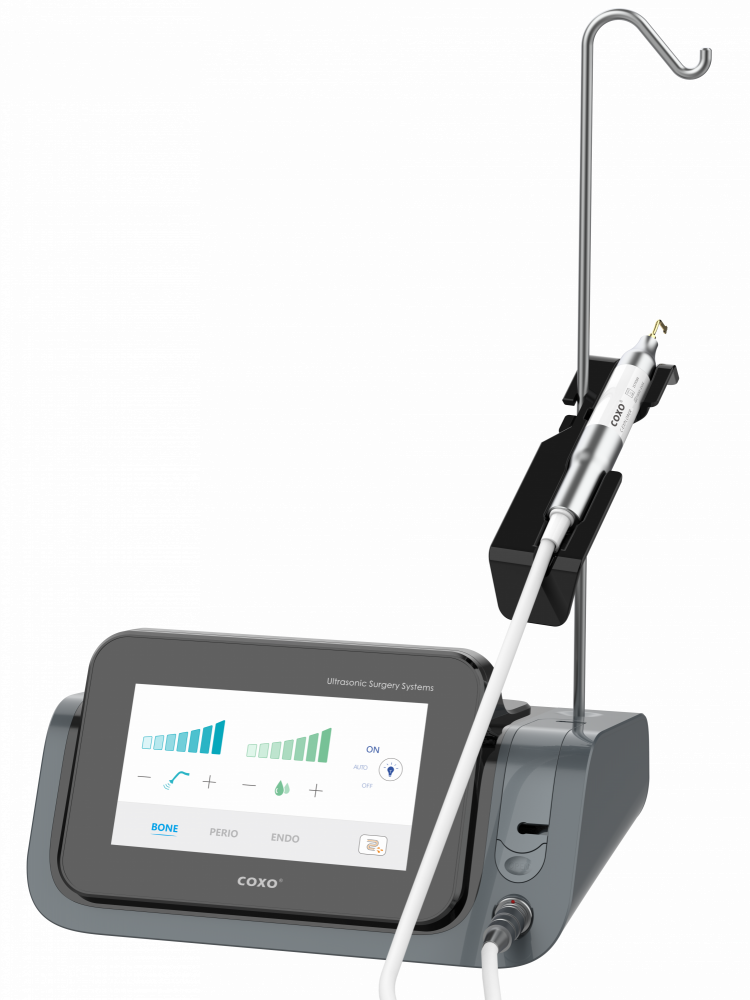

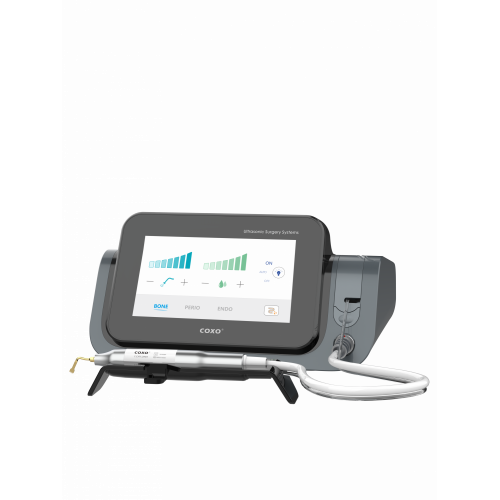

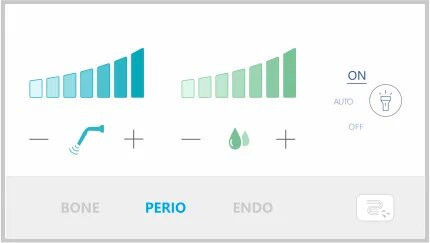

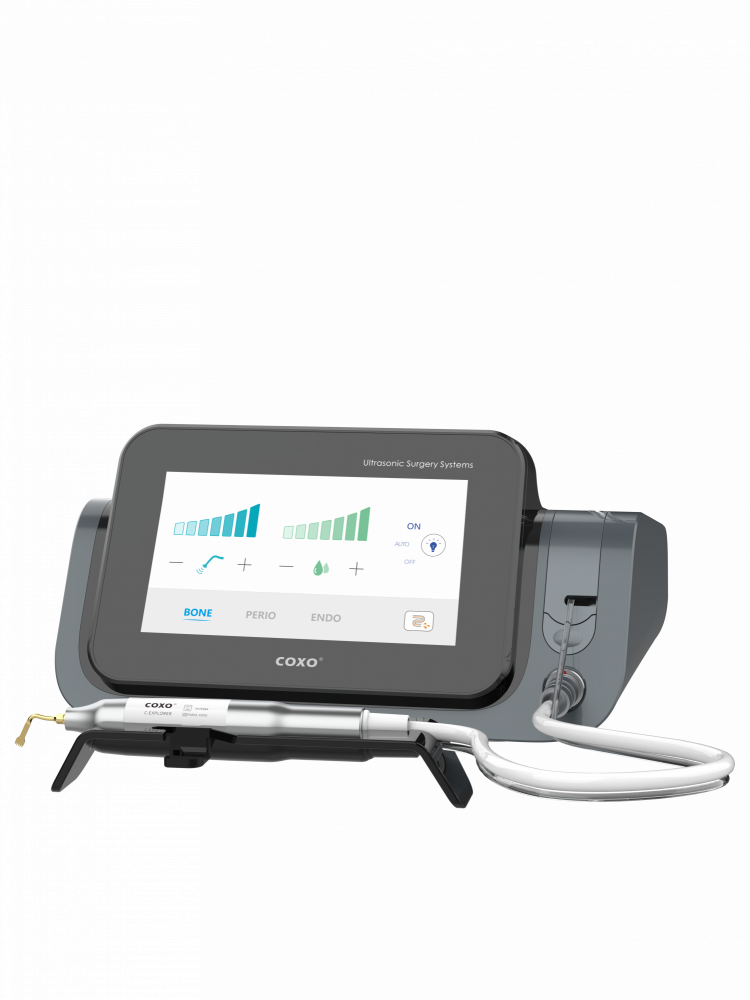

На блоке управления C-Explorer расположены сенсорный жидкокристаллический дисплей, разъем наконечника, разъем педали, вход для трубки подачи воды, разъем электропитания. Разрешение дисплея 800 × 480 пикселей, диагональ — 175 мм. На дисплее имеется:

• выбор режима работы;
• установка мощности ультразвука;
• регулировка расхода охлаждающей жидкости;
• управление светодиодной подсветкой;
• запуск функции CLEAN;
• просмотр информации об аппарате.

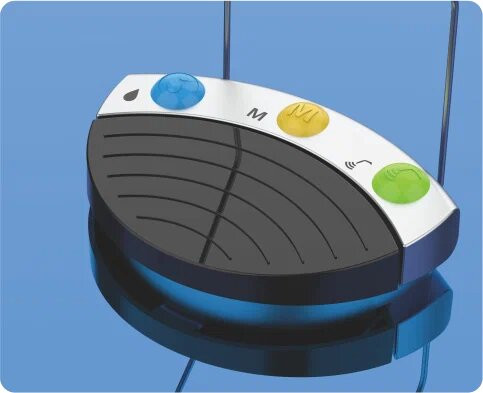

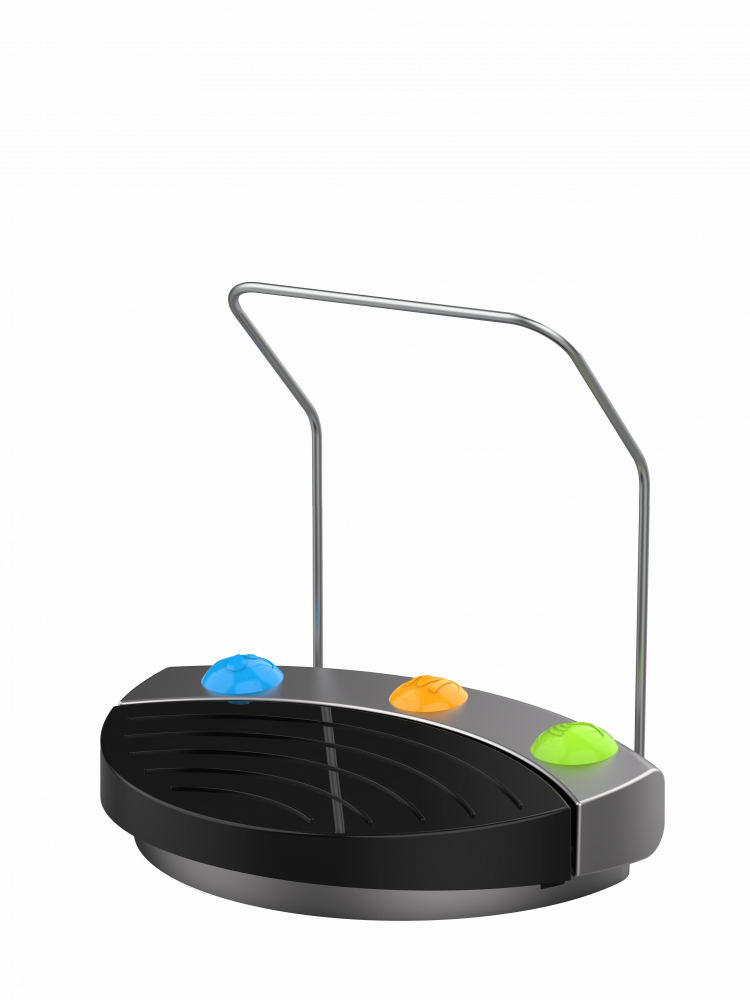

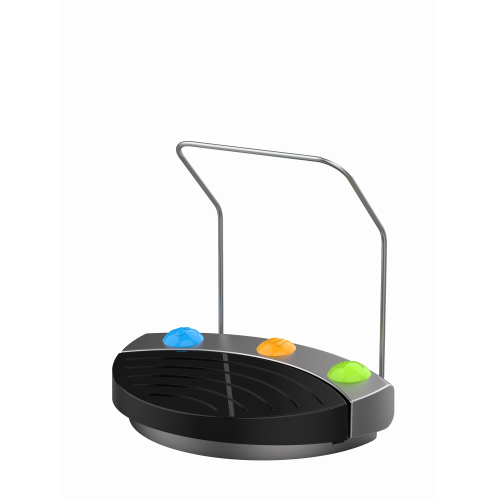

Управление аппаратом осуществляется также с помощью педали. С ее помощью можно:

• запускать и останавливать ультразвуковой наконечник;
• переключать режимы работы;
• регулировать мощность;
• регулировать подачу охлаждающей жидкости.

Особенностью C-Explorer является автоматическая регулировка частоты. При изменении нагрузки на насадку резонансная частота колебаний насадки изменяется. Поэтому должна измениться частота колебаний пьезоэлемента. В этом случае генератор меняет частоту электрических колебаний.

Перечислим достоинства аппарата COXO C-Explorer:

• микрометровые колебания насадки позволяют выполнять хирургические разрезы с высокой точностью;
• высокая точность разреза минимизирует воздействие на мягкие ткани;
• охлаждение рабочей области;
• автоматическая регулировка частоты;
• четыре режима работы;
• шесть типов насадок;
• педаль управления;
• светодиодная подсветка;
• автоматическая очистка ирригационного контура;
• небольшие размеры 280 × 229 × 140 мм и небольшой вес 2,65 кг блока управления.

Производителем C-Explorer является китайская компания COXO. Компания специализируется на разработке, производстве и продаже стоматологического оборудования. COXO выпускает хирургические ультразвуковые системы, имплантологические системы, эндомоторы, апекслокаторы, эндодонтические системы обтурации, стоматологические микромоторы, наконечники, операционные микроскопы и другое стоматологическое оборудование. Компания COXO имеет сертификаты ISO 9001 и ISO 13485, сертификаты CE, регистрации изделий в FDA США.

Ультразвуковая хирургическая система COXO C-Explorer оснащен четырьмя режимами, которые можно выбирать с помощью сенсорного экрана или многофункциональной педали.

	BONE (Резка кости): предназначен для остеотомии, костной пластики, синус-лифтинга и удаления зубов. В этом режиме предусмотрено 7 уровней мощности в зависимости от плотности кости. Выбор мощности: 6–7 (плотная кость), 4–5 (высокая), 2–3 (средняя), 1 (низкая).
	PERIO (Пародонтология): используется для снятия зубных отложений, планирования корней и тонкой коррекции кости.
	ENDO (Эндодонтия): применяется для подготовки и очистки корневых каналов.
	CLEAN (Очистка): сервисный режим для промывки внутренних трубок системы дистиллированной водой.

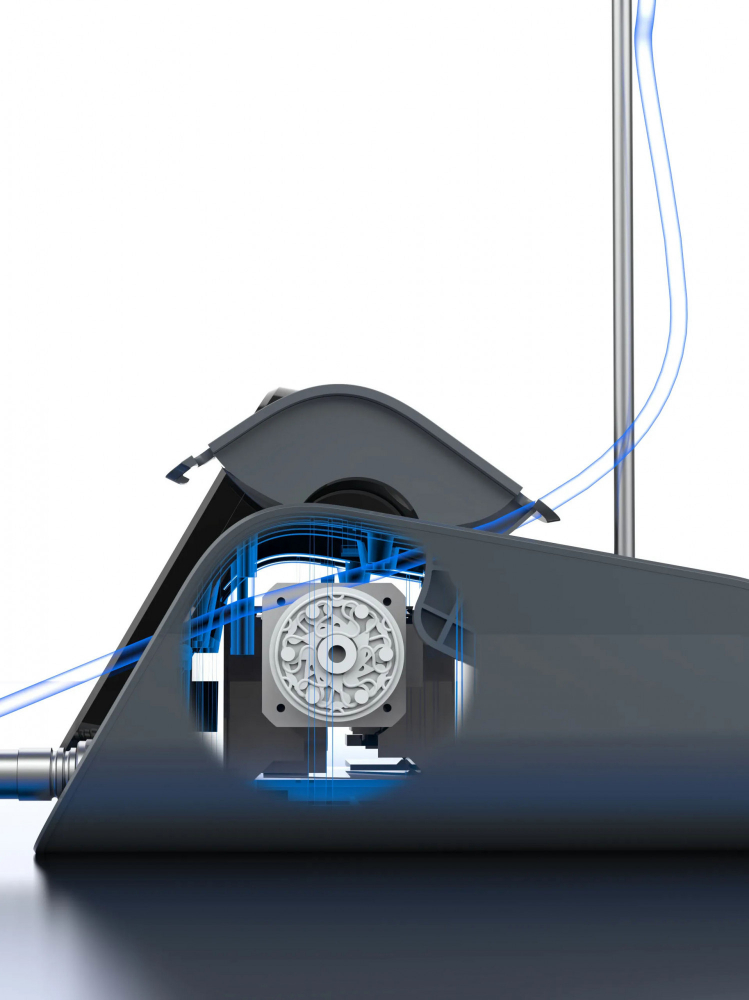

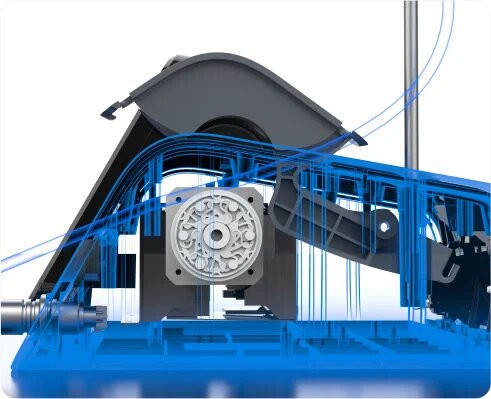

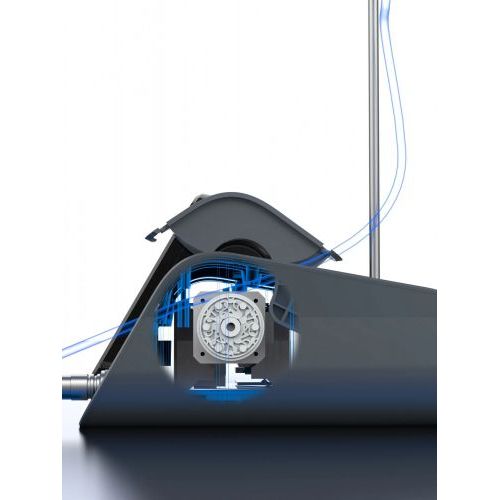

Бесшумный водяной насос – минимум шума и максимальный комфорт во время операции	Набор насадок – включает артикулы US1, US2, US4, US5, UL3, UC1 для разных клинических задач (костная хирургия, пародонтология, эндодонтия)	Многофункциональная ножная педаль – управление включением, выбором режима и мощностью без отвлечения от работы

Подробные требования, которым соответствует ультразвуковой хирургический аппарат C-Explorer смотрите на странице сайта технические параметры
